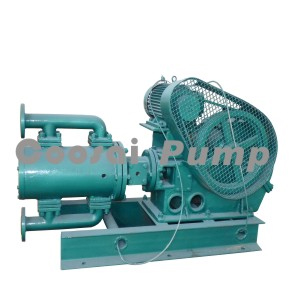

WBR电动高温往复泵
|
设计标准:MFG或合同约定 |
|
试验和检验：MFG或合同约定 |
|
吸入口径：DN25-DN65 |
|
流量范围：5m³/h-40m³/h |
|
出口压力：0.7MPa-2MPa |
|
颜色：合同约定 |
|
产品认证：ISO9001:2008 |
|
适用介质：水、油、其他化学介质 |
|
包装：符合海运胶合板箱(FOB价格条件)，其他合同约定。 |
|
备注：可以根据用户端特殊要求进行非标准的设计和制造。 |
WBR型电动高温往复泵概述 WBR型电动高温 往复泵是本单位专用为炼油、造纸、油毡、石化等行业设计生产的一种新颖泵，该泵设计合理，结构紧凑，参照国外产品消化吸收。是一种很有使用前途的输送设备，wbr型高温高压往复泵对于一些用户仍在使用的蒸气往复泵，是一种节能，环保代替产品。本泵适用于温度在150～400℃之间的热水、热油或其它物化性能类似于油水的高温介质。
WBR型电动高温往复泵主要特点
高温往复泵机体部份由齿轮箱、电机、飞轮十字头等构成，齿轮箱采用飞溅方式润滑。泵体由铸钢组成双层夹套结构，夹套内可通蒸气，以进行保温(如重油类)，泵阀结构采用球阀方式，密封可靠，动作灵敏。往复泵泵头和箱体之间有冷却套隔开，冷却套用自来水循环方式有效地阻止泵头热量向箱体部扩散。高温高压泵密封填料采用国内最先进的石墨纤维高温填料，其它零部件采用耐热钢及时处理，保证了该泵的使用寿命。
WBR型高温往复泵性能参数表
|
型号 |
流量 m3/h |
压力 kg/cm2 |
活塞
直径
mm |
活塞
行程
mm |
往复
次数
次/分 |
电机功率
转/千瓦 |
泵口径
法兰
|
冷动套
接口螺纹
丝扣 |
保温套
接口螺纹
丝扣 |
重量
kg |
|
WBR-5/7 |
5 |
7 |
100 |
100 |
65 |
1450/3 |
11/2 |
11/2 |
1/2 |
1/2 |
370 |
|
WBR-3/10 |
3 |
10 |
100 |
100 |
42 |
1450/3 |
11/2 |
11/2 |
1/2 |
1/2 |
370 |
|
WBR-20/7 |
20 |
7 |
160 |
120 |
73 |
1450/7.5 |
21/2 |
21/2 |
1/2 |
1/2 |
730 |
|
WBR-15/12 |
15 |
12 |
160 |
120 |
50 |
1450/7.5 |
21/2 |
21/2 |
1/2 |
1/2 |
730 |
|
|
|
|
|
|
|
|
|
|
|
|
|
WBR型高温往复泵安装尺寸图
|
型号 |
a |
b |
底脚罗栓
φ 孔径 |
外形尺寸 |
h1 |
h2 |
|
长 l |
宽 d |
高 h |
|
wbr-5/7 |
800 |
360 |
φ18 |
980 |
650 |
810 |
120 |
650 |
|
wbr-3/10 |
800 |
360 |
φ18 |
980 |
650 |
810 |
120 |
650 |
|
wbr-20/7 |
800 |
420 |
φ20 |
1510 |
700 |
940 |
130 |
850 |
|
wbr-15/12 |
800 |
420 |
φ20 |
1510 |
700 |
940 |
130 |
850 |
|
|
|
|
|
|
|
|
|
|
WBR型电动高温往复泵安装注意事项
1、本电动往复泵水平安装在20～30mm高的水泥混凝土基础上，进出口管路不得负担其它物体及管路的重量。
2、齿轮箱内注120#工业齿轮油。
3、在管路容易堵塞的场合，须安装安全阀，以保证泵的安全运行，如用户需另外订货，请向本公司提出。
4、冬季用泵须检查蒸汽是否畅通，以免介质冻结时开泵造成损坏。
5、开泵前必须先打开进出口阀门。
WBR型高温往复泵特性曲线图
活塞行程120mm 活塞直径100-160mm
WBR型高温往复泵订货需知
1、wbr型高温高压泵出厂时已配y型普通电机，如需特殊电机，请在合同中注明。
2、一般情况订合同后，半个月内可发货，但数量10台以上者需事先洽谈。
