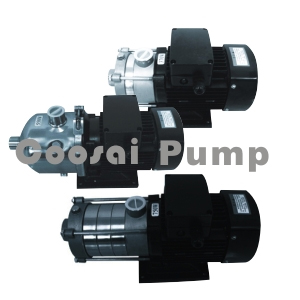

QH系列轻型卧式多级离心泵
|
设计标准:国标及行业标准或合同约定 |
|
连接法兰：GB DIN ASME B 16.5或合同约定 |
|
试验和检验：国标及行业标准或合同约定 |
|
吸入口径：DN32-DN350 |
|
流量范围：0.5m³/h-3.5m³/h |
|
扬程范围：9m-54m |
|
颜色：合同约定 |
|
产品认证：ISO9001:2008 |
|
适用介质：水、轻质化工介质、清油 |
|
包装：符合海运胶合板箱(FOB价格条件)，其他合同约定。 |
|
备注：可以根据用户端特殊要求进行非标准的设计和制造。 |
QH系列轻型卧式多级离心泵产品概述
QH系列轻型卧式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成，具有低噪音，耐轻腐蚀，外形美观、体积小、重量轻、使用寿命长等特点。
QH系列轻型卧式多级离心泵工作条件
QH系列轻型卧式多级离心泵输送稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。
液体温度：常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：10巴
最大进口压力受最大运作压力限制
介质酸碱性：PH4~9
QH系列轻型卧式多级离心泵主要用途
QH系列轻型卧式多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)水产养殖
2)冷却系统
3)工业清洗
4)环境应用
5)小型中央空调循环
6)施肥/计量系统
7)水处理(水的净化)
QH系列轻型卧式多级离心泵及电机
卧式多级离心泵，配加长轴电机；紧凑型结构，轴向进口和径向出口。
电机为全封闭，风冷式二极电机 防护等级：IP55 绝缘等级：F
标准电压：50Hz： 1×220-240V 3×220-240V / 380-415V 单相电机最大功率为2.4KW
QH系列轻型卧式多级离心泵型号意义
CHL K 4 — 30
| | | |
| | | |______ 级数×10
| | |
| | |____________ 额定流量m3/h
| |_______________ 不锈钢空调专用泵
|
|____________________ 轻型卧式多级离心泵(过流部件不锈钢304或316)
QH系列轻型卧式多级离心泵性能参数
|
型号 |
扬程(m) |
流量(m3/h) |
电机功率(KW) |
转速(r/min) |
|
CHL2-20 |
14 |
2 |
0.37 |
2900 |
|
CHL2-30 |
21 |
2 |
0.55 |
2900 |
|
CHL2-40 |
28 |
2 |
0.55 |
2900 |
|
CHL2-50 |
35 |
2 |
0.55 |
2900 |
|
CHL2-60 |
42 |
2 |
0.75 |
2900 |
|
CHL4-20 |
15 |
4 |
0.55 |
2900 |
|
CHL4-30 |
22 |
4 |
0.75 |
2900 |
|
CHL4-40 |
30 |
4 |
0.75 |
2900 |
|
CHL8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHL8-20 |
17 |
8 |
0.75 |
2900 |
|
CHL8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHL8-40 |
34 |
8 |
1.5 |
2900 |
|
CHL8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHL12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHL12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHL12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHL12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHL12-50 |
50 |
12 |
3 |
2900 |
|
CHL16-10 |
10 |
16 |
1.1 |
2900 |
|
CHL16-20 |
21 |
16 |
2.2 |
2900 |
|
CHL16-30 |
32 |
16 |
3 |
2900 |
|
CHL20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHL20-20 |
21 |
20 |
2.2 |
2900 |
|
CHL20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)2-20 |
14 |
2 |
0.37 |
2900 |
|
CHLF(T)2-30 |
21 |
2 |
0.55 |
2900 |
|
CHLF(T)2-40 |
28 |
2 |
0.55 |
2900 |
|
CHLF(T)2-50 |
35 |
2 |
0.55 |
2900 |
|
CHLF(T)2-60 |
42 |
2 |
0.75 |
2900 |
|
CHLF(T)4-20 |
15 |
4 |
0.55 |
2900 |
|
CHLF(T)4-30 |
22 |
4 |
0.55 |
2900 |
|
CHLF(T)4-40 |
30 |
4 |
0.75 |
2900 |
|
CHLF(T)4-50 |
38 |
4 |
1.1 |
2900 |
|
CHLF(T)4-60 |
45 |
4 |
1.1 |
2900 |
|
CHLF(T)8-10 |
8.5 |
8 |
0.75 |
2900 |
|
CHLF(T)8-20 |
17 |
8 |
0.75 |
2900 |
|
CHLF(T)8-30 |
25.5 |
8 |
1.1 |
2900 |
|
CHLF(T)8-40 |
34 |
8 |
1.5 |
2900 |
|
CHLF(T)8-50 |
42.5 |
8 |
2.2 |
2900 |
|
CHLF(T)12-10 |
9.5 |
12 |
0.75 |
2900 |
|
CHLF(T)12-20 |
19.5 |
12 |
1.2 |
2900 |
|
CHLF(T)12-30 |
29.5 |
12 |
1.8 |
2900 |
|
CHLF(T)12-40 |
39.5 |
12 |
2.4 |
2900 |
|
CHLF(T)12-50 |
50 |
12 |
3 |
2900 |
|
CHLF(T)16-10 |
10 |
16 |
1.1 |
2900 |
|
CHLF(T)16-20 |
21 |
16 |
2.2 |
2900 |
|
CHLF(T)16-30 |
32 |
16 |
3 |
2900 |
|
CHLF(T)16-40 |
43 |
16 |
4 |
2900 |
|
CHLF(T)20-10 |
9.5 |
20 |
1.1 |
2900 |
|
CHLF(T)20-20 |
21 |
20 |
2.2 |
2900 |
|
CHLF(T)20-30 |
33 |
20 |
4 |
2900 |
|
CHLF(T)20-40 |
44.5 |
20 |
4.4 |
2900 |
QH系列轻型卧式多级离心泵结构图
QH系列截面图
QH系列截面图
QH系列轻型卧式多级离心泵选型须知
一、轻型卧式多级离心泵产品名称与型号，轻型卧式多级离心泵管道口径，轻型卧式多级离心泵使用扬程(m)，轻型卧式多级离心泵电机功率(KW)，轻型卧式多级离心泵电机转速(r/min)，轻型卧式多级离心泵电压〔V〕，轻型卧式多级离心泵使用的吸程(m)，轻型卧式多级离心泵使用的介质名称、比重、粘度、腐蚀性、毒性 二、若已经由设计单位选定我公司的轻型卧式多级离心泵型号，请按轻型卧式多级离心泵型号直接向胜士富泵业营销部订购。 三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。 感谢您访问胜士富泵业的网站【 www.pump-pump.com】,如有任何疑问.您可以致电我公司营销部，我们会用心做好每一件事情。 下一个产品：QDL立式管道多级离心泵 上一个产品：ZW自吸无堵塞排污泵 |
