DYM液压隔膜计量泵
|
设计标准:国标及行业标准或合同约定 |
|
试验和检验：国标及行业标准或合同约定 |
|
进出口直径：DN6-DN10 |
|
流量范围：0.8L/h-200L/h |
|
出口压力：0.4MPa-50MPa |
|
颜色：合同约定 |
|
产品认证：ISO9001:2008 |
|
适用介质：腐蚀性液体 |
|
包装：符合海运胶合板箱(FOB价格条件)，其他合同约定。 |
|
备注：可以根据用户端特殊要求进行非标准的设计和制造。 |
|
|
|

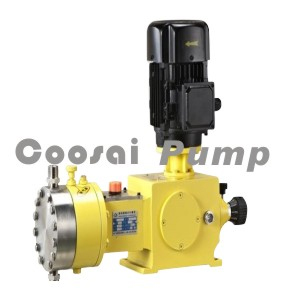

DYM系列液压隔膜式计量泵产品介绍
流量范围: 0-150 L/H
压力范围: 0-20 MPA
功率: 370W ,550W, 220V / 380V /400V,50Hz / 60Hz
驱动系统: 两相、三相标准电极或防爆电机
流量控制: 手动控制或自动控制
防护等级: IP55,IP54
材料
泵头: SUS304, SUS316, 304+PTFE, 316+PTFE
隔膜: 复合PTFE
单向阀: SUS304, SUS316
阀球: ZrO2, SUS304, SUS316, 陶瓷
工作条件
环境温度: -30℃ --- 90℃
DYM系列液压隔膜式计量泵特点
1.无泄漏，维修方便，低噪音，使用方便。
2.计量精度优于机械隔膜泵，密封性能优于柱塞泵。
3.配冲程调节器可以实现远程自动控制。
4.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜使用寿命
DYM系列液压隔膜式计量泵
技术参数
|
型号 |
流量
(L/h) |
压力
(MPA) |
柱塞
直径(mm) |
行程
(mm) |
冲次
(/min) |
功率
(kw) |
径出
口径(DN) |
重量
(kgs) |
|
DYM7/20 |
7 |
20 |
10 |
25 |
96/144 |
0.55 |
6 |
37 |
|
DYM7/13 |
7 |
13 |
0.37 |
|
DYM11/13 |
11 |
14 |
12 |
0.55 |
|
DYM11/140 |
11 |
9.0 |
0.37 |
|
DYM16/140 |
16 |
14 |
0.55 |
|
DYM16/9.0 |
16 |
9.0 |
0.37 |
|
DYM20/7.6 |
20 |
7.6 |
16 |
0.37 |
|
DYM20/5.4 |
20 |
5.4 |
0.55 |
|
DYM30/7.6 |
30 |
7.6 |
0.37 |
|
DYM30/5.4 |
30 |
5.4 |
0.37 |
|
DYM50/3.2 |
50 |
3.2 |
25 |
0.55 |
10 |
40 |
|
DYM50/2.2 |
50 |
2.2 |
0.37 |
|
DYM75/3.2 |
75 |
3.2 |
0.55 |
|
DYM75/2.2 |
75 |
2.2 |
0.37 |
|
DYM100/2.0 |
100 |
2.0 |
28 |
0.55 |
|
DYM100/1.3 |
100 |
1.3 |
0.37 |
|
DYM120/2.0 |
120 |
2.0 |
32 |
0.55 |
|
DYM120/1.3 |
120 |
1.3 |
0.37 |
|
DYM150/1.6 |
150 |
1.6 |
35 |
0.55 |
|
DYM150/1.1 |
150 |
1.1 |
0.37 |
|
