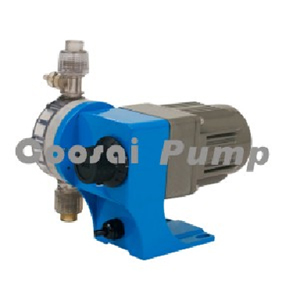

DJW隔膜式计量泵
|
设计标准:国标及行业标准或合同约定 |
|
试验和检验：国标及行业标准或合同约定 |
|
进出口直径：DN8 |
|
流量范围：6.5L/h-80L/h |
|
出口压力：0.5MPa-1MPa |
|
颜色：合同约定 |
|
产品认证：ISO9001:2008 |
|
适用介质：药液 |
|
包装：符合海运胶合板箱(FOB价格条件)，其他合同约定。 |
|
备注：可以根据用户端特殊要求进行非标准的设计和制造。 |
产品介绍
流量范围:0-32L/H
压力范围: 0-1.0MPA
电机功率: 60W,220V / 380V , 50/60Hz
驱动系统: 两相、三相标准电机或防爆电机,
防护等级: IP55
材料
泵头: 不锈钢304、316, PVC, PTFE
隔膜: PTFE
单向阀: 不锈钢304、316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷
工作条件
环境温度: -30℃ --- 60℃
技术参数
|
型号 |
流量 (l/h) |
压力 （MPA） |
行程(mm) |
冲次(min-1) |
隔膜直径 (mm) |
功率(W) |
进出口径(DN) |
重量(kg) |
|
DJW9/1.0 |
10 |
1.0 |
3 |
120 |
60 |
60 |
8 |
6 |
|
DJW15/0.5 |
20 |
0.5 |
3 |
120 |
60 |
8 |
|
DJW25/0.5 |
40 |
0.5 |
4 |
120 |
60 |
8 |
|
DJW32/0.4 |
60 |
0.4 |
4 |
120 |
84 |
8 |
可选用220V、380V直流电机。
特点
1. 操作安全，机械驱动隔膜。
2. 密封性好，无泄漏，装配维修简单安全。
3.它可以传输高粘度介质，腐蚀性液体和危险性的化学品。
4.流量调节能够调节冲程长度或电机频率。
5.隔膜为多层复合结构压制而成，第一层超韧性Teflon耐酸薄膜，第二层EPDM弹性橡胶，第三层3.0mmSUS304支撑铁芯，第四层采用强化尼龙纤维补，第五层采用EPDM弹性橡胶完全包履，可有效提出升隔膜适用寿命。
应用
广泛应用于石油化工、化工、电力、冶金、采矿、造船、轻工、农业、国防等工业。
尺寸
